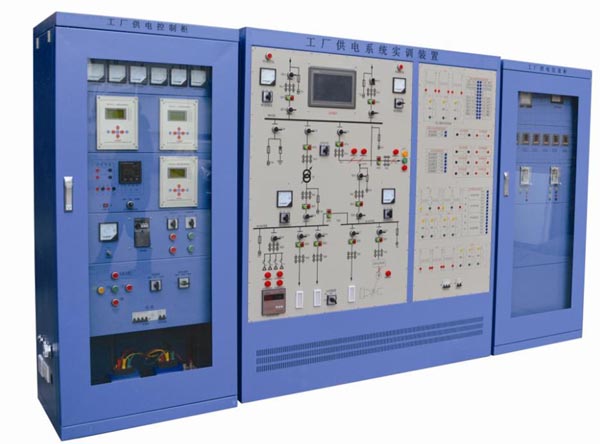

SBGD-01B型工廠供電綜合自動化實訓系統

一、特 點

 全面性：清楚地反映典型工廠供電系統的一次和二次部分，綜合采用多種工廠供電實際應用的電氣設備。能夠實現工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求；

 先進性：綜合微機繼電保護、電量計量、PLC和工控組態等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制、保護、測量和信號為一體的綜合自動化實驗平臺；

 實用性：系統結構清晰，運行靈活，操作可靠。

二、技術性能

1.輸入電源：三相四線～380V±10% 50Hz±2%

 2.整機容量：≤3kVA

 3.實訓臺采用鐵質亞光密紋噴塑，鋁質面板（凹字爛板工藝技術）

4.RS-485和以太網兩種通訊接口；標準MODBUS通訊協議

5.微機保護裝置測量元件精度 刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms

三 實訓項目

1. 工廠供電電氣接線圖的認知

(1) 工廠供電一次電氣接線模擬圖的認知

(2) 工廠供電二次控制回路接線及信號回路實訓

(3) 電壓和電流互感器的接線方法

(4) 工廠供電倒閘操作

2. 工廠自動裝置實訓

(1) 備投投入條件測試

(2) 進線備投（明備用）及自適應

(3) 母聯備投（暗備用）及自適應

(4) 無功補償裝置認知

(5) 手動/自動功率因數補償

(6) 線路無功控制

(7) VQC電壓無功控制

3. 工廠高壓線路的微機繼電保護

(1) 模擬系統正常、最大、最小運行方式

(2) 模擬系統短路

(3) 電秒表的正確操作

(4) 微機線路保護裝置參數整定操作

(5) 線路無時限電流速斷保護

(6) 線路帶時限電流速斷保護

(7) 線路定時限過電流保護

(8) 線路反時限過電流保護

(9) 線路電流電壓連鎖保護

(10) 線路的接地保護

4. 高壓電動機的繼電保護

(1) 變頻器參數整定操作

(2) 變頻器開環調速

(3) 三相異步電動機的啟動方式

(4) 微機電動機保護裝置參數整定操作

(5) 電動機的速斷保護

(6) 電動機的反時限過流保護

(7) 電動機的低電壓保護

(8) 電動機的接地保護

5. 變壓器微機繼電保護

(1) 變壓器電流速斷保護

(2) 變壓器過電流保護

(3) 變壓器瓦斯保護

(4) 變壓器過負荷保護

6. 整體監控及綜合自動化

(1) SCADA監控

(2) 線路故障定位、報警及切除

(3) 電能曲線分析及報表
