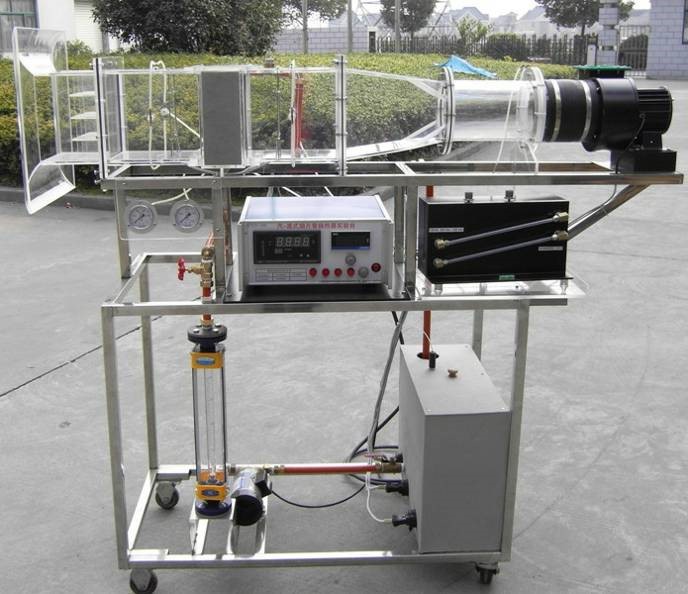

SB-560汽-液式翅片管換熱器實驗臺
一、實驗?zāi)康模?/span>
了解翅片管式換熱器的結構原理。
了解換熱器強化傳熱的基本原理和方法。
3 掌握換熱系數及阻力的測試方法。
二、配置表
|
序號 |
名稱 |
參數 |
數量（套） |
|
1 |
電磁流量計 |
4－20MA |
1 |
|
2 |
翅片管式換熱器 |
|
1 |
|
3 |
風洞實驗段 |
|
1 |
|
4 |
離心式風機 |
220V |
1 |
|
5 |
循環熱水泵 |
|
1 |
|
6 |
16數據采集模塊 |
4－20MA |
1 |
|
7 |
7寸觸摸屏 |
昆侖動態 |
1 |
|
8 |
風速調節模塊 |
20A |
1 |
|
9 |
風速度傳感器 |
4－20MA |
2 |
|
10 |
壓差傳感器 |
4－20MA |
2 |
|
11 |
PT100 |
4－20MA |
2 |
三、技術參數：
輸入電源：三相AC380V±10% 50Hz，功率5.5KW。
翅片管式換熱器，換熱面積2.0m2，材質為紫銅管。
3、不銹鋼加熱水箱，容積60L，加熱功率4.0KW。
4、循環熱水泵參數：流量：20L/min ，揚程：12m，功率：120W。流量計范圍40-400L/h。
5、離心風機參數：風量2000m3/h ，風壓1000 Pa，功率750W。
6、實驗風道采用透明有機玻璃材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭連接。
7、采用7寸觸摸顯示，屏上繪有實驗裝置對應的原理圖，在對對應的位置顯示表顯示溫度、阻力、流速、功率等實驗全部測量參數，具有數據查詢功能，
8、手動調節風量。
9、外形尺寸：2000×500×1500mm，外形為工業鋁型材可移動支架，帶雙剎車輪
