手控氣動實訓臺,電控氣動實訓臺

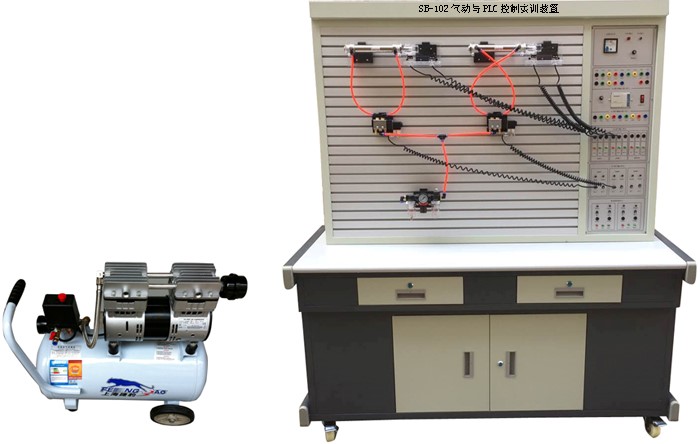

SB-102氣動PLC控制實訓裝置

　

氣動與PLC控制實訓裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。
此外，裝置采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。

一、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×650mm×1750mm

6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量30L；額定輸出氣壓1Mpa

7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。

8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。

二、主要特點

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

三、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、四缸聯動回路

20、卸荷回路

21、或門型梭閥的應用回路

22、快速排氣閥應用回路

氣動PLC控制實訓裝置配置清單

序號	名    稱	型 號	數量
1	實訓桌		1張
2	實訓臺		1臺
3	PLC主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	靜音無油空氣壓縮機		1臺
8	單作用缸	QGX25ⅹ100	1只
9	雙作用缸	QGX25ⅹ100	2只
10	旋轉氣缸（透明）		1只
11	三聯件	AC2000	1只
12	減壓閥（帶壓力表）	AR2000	1只
13	手動換向閥	H210—08	1只
14	單電磁換向閥（二位三通）常開	3V210-8	1只
15	單電磁換向閥（二位三通）常閉	3V210-8	1只
16	單電磁換向閥（二位五通）	4V210-8	2只
17	雙電磁換向閥（二位五通）	4V220-8	1只
18	雙電磁換向閥（三位五通）	4V230-8	1只
19	單氣換向閥（二位五通）	4A210—08	2只
20	雙氣換向閥（二位五通）	4A220—08	2只
21	行程閥（機控）	MOV—2	1只
22	行程閥（按鈕）	MOV—3A	1只
23	行程閥（按鈕帶鎖）	MOV—3	1只
24	或門型梭閥	KV—08	2只
25	快速排氣閥	QE—02	2只
26	單向節流閥	ASC-08	2只
27	單向節流閥（裝在缸體上）	JSC601	7只
28	單向閥	1/4	2只
29	順序閥（透明）		1只
30	氣容		1只
31	消聲器	1/8	2只
32	消聲器	1/4	1只
33	三通（T型三通）	Ø 6	4只
34	三通（Y型減徑三通）	Ø 8—Ø 6	1只
35	四通	Ø 6	4只
36	氣管	PU6ⅹ4	20米
37	行程開關（裝在缸體上）		2只
38	編程電纜（適配器）	三菱	1條
39	工具箱		1個
40	內六角扳手		3把
41	螺絲刀		2把
42	剪刀		1把
43	活動板手		1把
44	尖嘴鉗		1把
45	氣孔塞頭	Ø 6	10只
46	氣動實訓說明書		1冊
47	三菱PLC編程軟件、程序軟件	光盤	1盤
