SB-DPH-A型動平衡原理實驗臺
一、概
述:

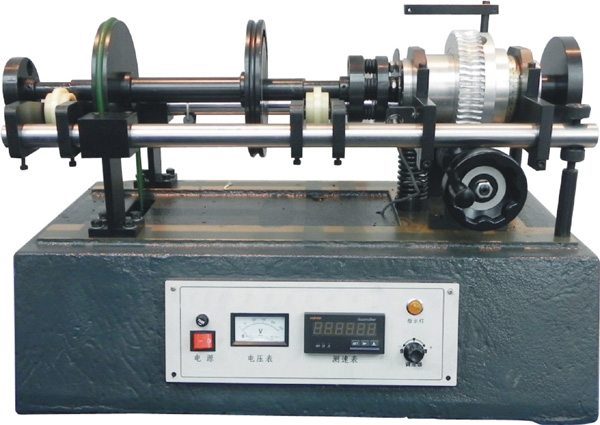

動平衡原理實驗臺 待平衡的轉子安裝在框型擺架上的支撐滾輪上，擺架在左端硬性支撐，右端懸浮式安裝。通過剛性轉子的動平衡實驗，可以使學生直觀、深入地理解動平衡的原理以及實驗室過程中各偏心輪的適時狀況（偏心角度、質徑積、轉速大小等）。如：不平衡質量對動平衡的影響、不平衡質量相對轉子中心位置對動平衡的影響及兩盤偏心質量間夾角對動平衡的影響。
二、實驗內容
1. 不平衡質量對動平衡的影響；
2. 各不平衡質量相對相位角的變化對動平衡影響；
3.
計算達到動平衡被測轉子上不平衡質量與補償盤上補償質量質徑積的大小的方法
三主要技術參數
1. 電機功率：90W
2.
工作電壓：220V
3. 電動機轉速范圍：0-1400rpm;
4. 百分表量程：0-10mm
5. 動平衡轉速：450rpm
6.
試件質量：≤10kg
7. 試件最大直徑：200mm
|
