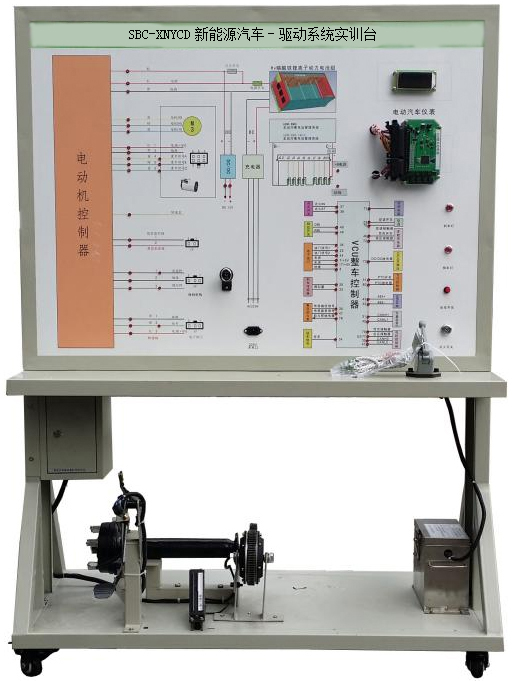

SBC-XNYCD新能源汽車-驅動系統實訓臺
一、產品功能
采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。
適用于學校對純電動汽車驅動系統的教學需要。
二．功能特點
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
四．基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
套 |
1 |
|
2 |
組合儀表 |
電動汽車專用 |
個 |
1 |
|
3 |
點火開關 |
配套 |
套 |
1 |
|
4 |
主動均衡電池管理系統 |
ABM-BMU主動均衡電池管理系統 |
套 |
1 |
|
5 |
電機控制器 |
與電機配套 |
套 |
1 |
|
6 |
車載充電器與充電接口 |
與電池配套 |
套 |
1 |
|
7 |
DC-DC轉換器 |
48V轉12V |
套 |
1 |
|
8 |
HV磷酸鐵鋰離子動力電池組 |
48V20AH |
套 |
1 |
|
9 |
無刷直流電機驅動系統 |
48V1000W |
套 |
1 |
|
10 |
半軸剎車系統 |
電動車專用 |
套 |
1 |
|
11 |
檔位開關 |
電動車專用 |
套 |
1 |
|
12 |
油門控制裝置 |
電動車專用 |
套 |
1 |
|
13 |
直流接觸器 |
DZ47 |
套 |
1 |
|
14 |
電源總開關 |
配套 |
套 |
1 |
|
15 |
移動臺架 |
1240×600×1700mm(帶自鎖腳輪裝置) |
臺 |
1 |
|
16 |
保險絲盒 |
配套 |
套 |
1 |
|
17 |
保修卡/合格證 |
配套 |
套 |
1 |
|
18 |
教師手冊 |
配套 |
套 |
1 |
|
19 |
故障模擬與排除裝置 |
套 |
1 |
