汽車考證系統（汽車電工）系統

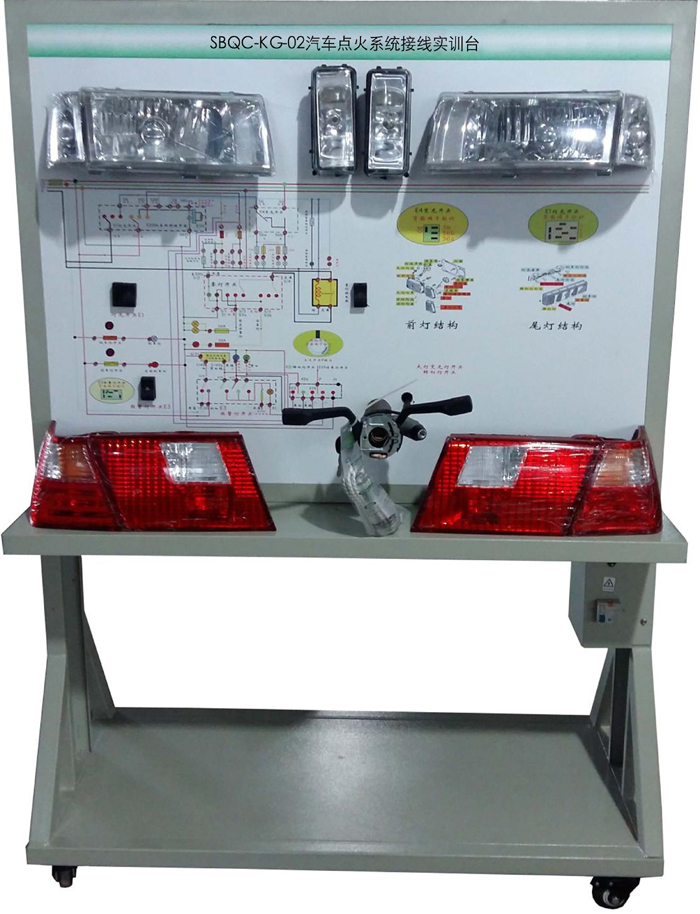

SBQC-KG-01汽車燈光系統接線實訓臺

一、產品簡介

該設備采用全新大眾時超汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。

適用于學校對汽車燈光系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.系統元器件插接好線后，真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。

2.操縱開關，可真實演示汽車外部燈光系統的工作過程。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數

外形尺寸：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

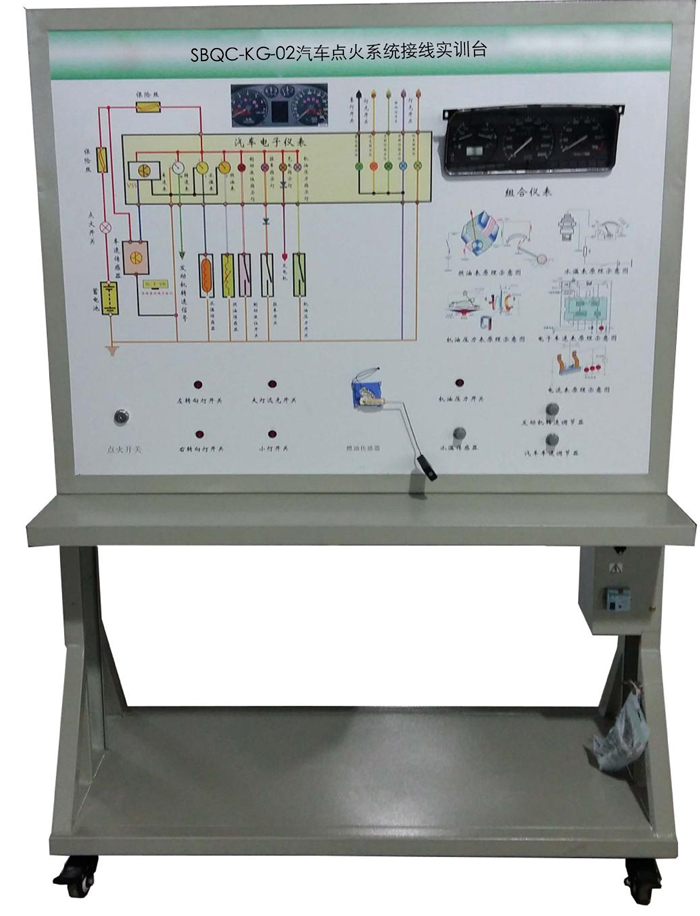

SBQC-KG-02儀表接線考核實訓臺

一、產品簡介

    該設備采用全新大眾時超汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程。

適用于學校對汽車儀表系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.系統元器件插接好線后，真實可運行的汽車儀表系統，充分展示汽車儀表系統的組成結構。

2.操縱開關，可真實演示汽車儀表系統的工作過程。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車儀表系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數

外形尺寸：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

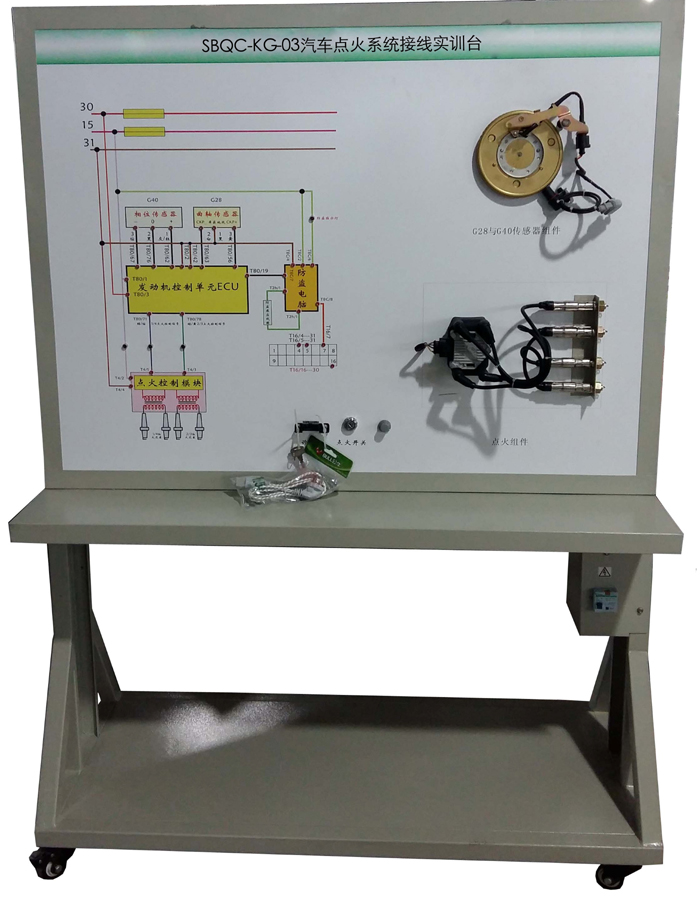

SBQC-KG-03汽車點火系統接線考核實訓臺

一、產品簡介

該設備采用全新大眾時超汽車點火系統實物為基礎，充分展示汽車點火系統的組成結構和工作過程。

適用于學校對汽車點火系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.系統元器件插接好線后，真實可運行的汽車點火系統，充分展示汽車點火系統的組成結構。

2.操縱開關，可真實演示汽車點火系統的工作過程。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數

外形尺寸：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

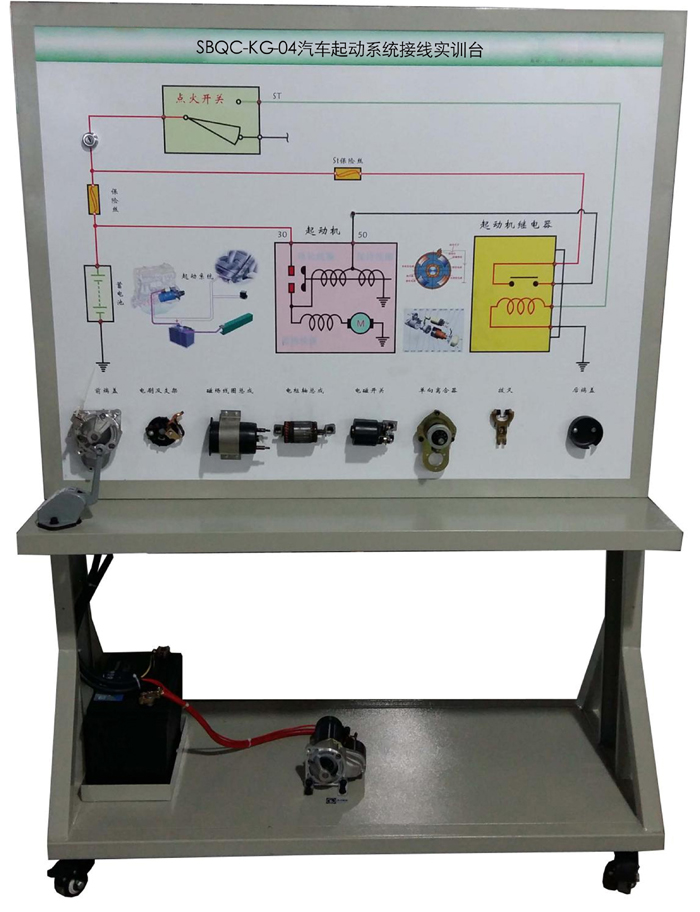

SBQC-KG-04起動接線考核實訓臺

一、產品簡介

該設備采用全新大眾時超汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。

適用于學校對汽車起動系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.系統元器件插接好線后，真實可運行的汽車起動系統，充分展示汽車起動系統的組成結構。

2.操縱開關，可真實演示汽車起動系統的工作過程。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數

外形尺寸：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

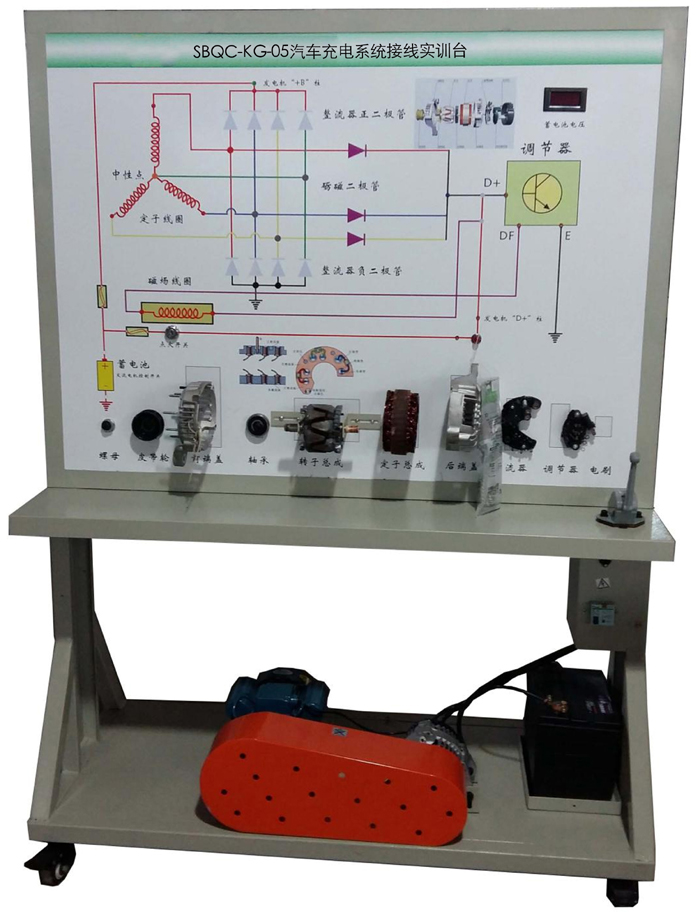

SBQC-KG-05充電接線考核實訓臺

一、產品簡介

該設備采用全新大眾時超汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。

適用于學校對汽車充電系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.系統元器件插接好線后，真實可運行的汽車充電系統，充分展示汽車充電系統的組成結構。

2.操縱開關，可真實演示汽車充電系統的工作過程。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數

外形尺寸：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

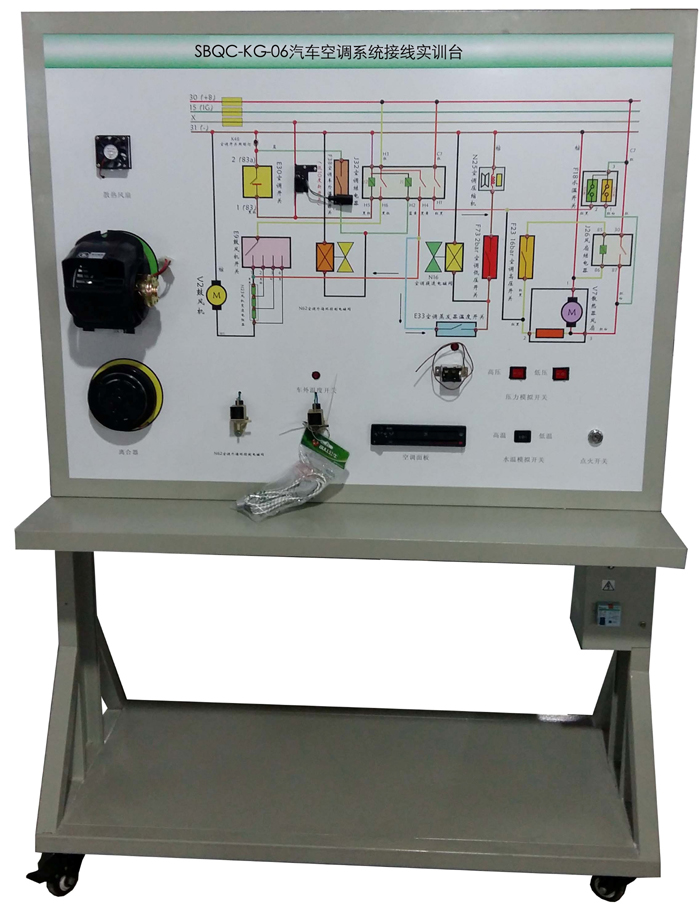

SBQC-KG-06空調接線考核實訓臺

一、產品簡介

該設備采用全新大眾時超汽車空調電路系統實物為基礎，充分展示汽車空調電路系統的組成結構和工作過程。

適用于學校對汽車空調電路系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.系統元器件插接好線后，真實可運行的汽車空調電路系統，充分展示汽車空調電路系統的組成結構。

2.操縱開關，可真實演示汽車空調電路系統的工作過程。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數

外形尺寸：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)
