SBDJ-TD型電機與拖動實驗裝置
一、概述
"電機與拖動實驗裝置"是由本公司設計的新穎綜合實驗裝置，綜合了目前我國高等院校"電機學"、"電機與拖動"、"電機控制"、"繼電接觸控制"、及"工廠電氣控制"等課程實驗大綱的要求。特別適用于高等院�，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

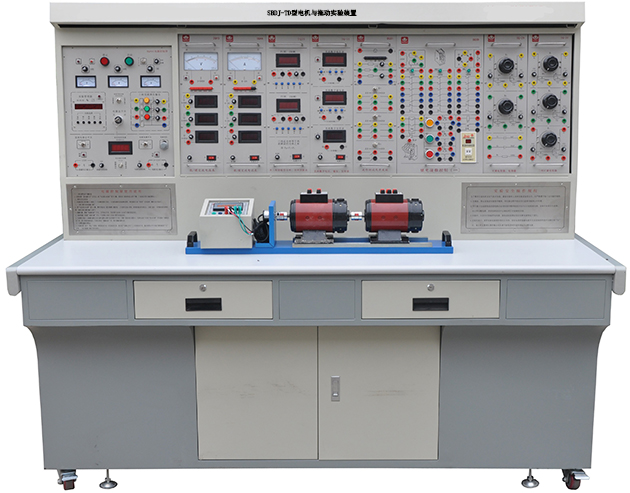

（圖片僅供參考，具體以配置實物為準）
二、特點
1、綜合性強 本裝置綜合了目前國內各類院校電機及電氣類課程的全部實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數字式、智能化及人機對話等相結合，密切結合教學實驗需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
6、開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：1850×73×160cm3
四、實驗項目
(一)直流電機實驗
1.認識實驗
2.直流并勵電動機
3.直流發電機
3.直流電動機轉動慣量測試
(二)變壓器實驗
1.單相變壓器
2.三相變壓器
3.三相變壓器聯接組別的判定
4.單相變壓器并聯運行
(三)異步電機實驗
1.三相鼠籠異步電動機工作特性
2.三相異步電動機啟動與調速
(四)同步步電機實驗
(1) 三相同步發電機的運行特性
(2) 三相同步發電機的并網運行
(3) 三相同步電動機
(4) 三相同步電機參數的測定
(五)電動機機械特性測定
1.直流并勵電動機在各種運轉狀態下的機械特性
2.三相異步電動機在各種運行狀態下的機械特性
3.三相異步電機M-S曲線測繪
(六)微特電機實驗
1.直流伺服電機實驗
2.旋轉編碼器實驗
（七）繼電接觸控制與電力拖動（電氣控制）實驗
1.三相異步電動機點動和自鎖控制線路
2.三相異步電動機正反轉控制線路
3.三相異步電動機Y-Δ降壓啟動控制線路
4.三相異步電動機能耗制動控制
5.兩臺三相異步電動機啟動順序控制
6.三相線繞式異步電機啟動控制線路
五、裝置的基本裝備
1、DQ01B電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
（4）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(5) 控制屏正面大凹槽內，設有兩根圓鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚�(cè)設有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1不銹鋼電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速光電編碼器及固定電機的鋼導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ05三相組式變壓器
三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A
5、DQ07 直流復勵發電機 （220V、1.1A、185W、1600r/min）
6、DQ09 直流（他）并勵電動機 （220V、1.1A、185W、1600r/min）
7、DQ10三相鼠籠式異步電動機（（220V/△，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
8、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）
9、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2歐、5歐、15歐，35歐四檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
10、DQ14三相同步電機
作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。
（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。
11、DQ19校正直流測功機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
12、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
13、DQ25單三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
14、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
15、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
16、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
17、DQ31C熔斷器及開關板
由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
18、DQ32旋轉燈、并網開關、同步機勵磁電源
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。
19、DQ44數/模交流電流表（四只）
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。
20、DQ45數/模交流電壓表（四只）
由三只數字交流電壓表和一只指針式精密交流電流組成。 測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。
21、DQ34 轉矩轉速輸出功率測試儀
22、DQ39繼電接觸控制(一)
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板設有搖臂結構，可看到具體器件并對可需要調節的器件進行調節。
23、結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
六 設備配置清單
|
序 號 |
編 號 |
名 稱 |
數量 |
|
1 |
DQ01B |
電源控制屏 |
1套 |
|
2 |
DQ02 |
實驗桌 |
1張 |
|
3 |
DQ03-1 |
固定電機導軌、光碼盤測速系統及智能數顯轉速表 |
1件 |
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
5 |
DQ07 |
直流復勵發電機 |
1臺 |
|
6 |
DQ09 |
直流并（他）勵電動機 |
1臺 |
|
7 |
DQ10 |
三相鼠籠式異步電動機 |
1臺 |
|
8 |
DQ11 |
三相線繞式異步電動機 |
1臺 |
|
9 |
DQ14 |
三相同步電機 |
1臺 |
|
10 |
GDQ12 |
線繞式異步電動機起動與調速電阻箱 |
1件 |
|
11 |
DQ19 |
校正直流測功機 |
1臺 |
|
12 |
DQ22 |
直流數字電壓、毫安、安培表（三只表）（注：按實驗要求每套需配2件） |
2件 |
|
13 |
DQ44 |
數/模交流電流表（四只表） |
1件 |
|
14 |
DQ45 |
數/模交流電壓表（四只表） |
1件 |
|
15 |
DQ25 |
單/三相智能功率、功率因數表 |
1件 |
|
16 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
17 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
18 |
DQ29 |
可調電阻器、電容器 |
1件 |
|
19 |
DQ31 |
波形測試及開關板 |
1件 |
|
20 |
DQ32 |
旋轉燈、并網開關、同步機勵磁電源 |
1件 |
|
21 |
DQ34 |
轉矩轉速輸出功率測試儀 |
1件 |
|
22 |
DQ39 |
繼電接觸控制(一) |
1件 |
|
23 |
|
實驗連接線及附件 |
1套 |
|
24 |
|
凳子 |
2個/套 |
|
25 |
|
實驗指導書（紙質+電子檔） |
1套 |
|
26 |
|
螺絲刀，14扳手及相關易損配件） |
1套 |
